Для повторения
Общее правило составления плана
местности
Составить план местности (или, иначе говоря,
произвести ее съемку) — значит изобразить эту
местность на чертеже в выбранном масштабе с
помощью условных знаков.
1. Выберите точку, с которой будет производиться
полярная съемка (от этой точки должен быть хорошо
виден весь участок местности, который будет
наноситься на план).
2. Выберите масштаб для вашего плана.
3. Сориентируйте планшет. Для этого положите
компас на планшет и определите направление на
север. После этого поверните планшет так, чтобы
стрелка была параллельна его правому (или левому)
краю. Нарисуйте в верхнем углу плана стрелку,
направленную наверх, и подпишите букву «С» возле
нее. Эта стрелка будет показывать направление с
юга на север.
4. Обозначьте на плане точку, с которой
производится съемка.
5. Нанесите на план основные ориентиры местности
(отдельно стоящее дерево, поворот дороги, мост
через реку и т. п.). Для этого для каждой точки
выполните следующие действия:
6. Используя нанесенные ориентиры, обозначьте
контуры главных объектов местности (реки, овраги,
дороги, озеро и т. п.).
7. С помощью условных знаков обозначьте, чем
занята местность (лес, луг, болото, сад, пашня и
т. п.).
8. Сотрите вспомогательные линии. Подпишите
необходимые названия. Дайте заголовок плану и
обозначьте его масштаб.
Что приготовить для съемки
Чтобы составить план местности, нужно иметь
следующее оборудование:
— лист чертежной бумаги (размер выберите
сами, для начала хорош 20 х 30 см);
— карандаш, лучше всего Т или ТМ (какие
обозначения соответствуют этим в иностранной
маркировке?);
— резинка;
— планшет — фанерка или лист твердого
картона; по ширине и длине больше листа бумаги
сантиметров на 10;
— подставка для планшета; это может быть
тренога (например, фотографический штатив) или
просто заостренная палка, например лыжная,
которую можно воткнуть в землю; крепить планшет
на подставку не обязательно;
— канцелярские кнопки (4—5 штук);
— таблица длины шагов;
— линейка длиной 20—30 см;
— компас.
Хорошо, если у линейки будет сверху ребрышко, по
которому ее можно навести на нужный предмет. Это
визирная линейка (рис. 2). Если визирной линейки
нет, воткните в обычную плоскую линейку снизу две
чертежные кнопки, по ним и будете наводить
линейку на предмет (рис. 3).
Рис. 2.
|
Приколите бумагу на планшет. Проведите
вдоль края планшета стрелку — это будет
направление север—юг. Такую же стрелку,
параллельно, начертите вдоль края бумаги.
Прикрепите на угол планшета компас так, чтобы
направления на север на компасе и на планшете
совпадали. Компас можно прикрепить к планшету
липкой лентой (скотчем); можно просверлить в
планшете отверстия и закрепить компас прочной
ниткой. Но не используйте железную проволоку
(например, скрепку): к ней будет притягиваться
магнитная стрелка, и компас будет показывать
неверно; медной или алюминиевой проволокой (от
провода) воспользоваться можно.
Рис. 3.
|
Если есть хорошая, длиной не менее
10 м рулетка, можно воспользоваться ею для
измерения расстояний, это проще и точнее, чем
шагами; тогда таблица длины шагов не потребуется.
Но все дальнейшее описание съемки построено
применительно к измерению шагами.
Понятия о плане и карте
_______При изображении небольшого участка земной поверхности радиусом до 20 км его проецируют на горизонтальную плоскость. Полученную горизонтальную проекцию участка в уменьшенном виде наносят на бумагу. Ошибки, возникающие в этом случае за счет кривизны Земли, находятся в пределах самой высокой точности линейных измерений и поэтому не имеют практического значения.
_______Чертеж, дающий в подобном и уменьшенном виде изображение горизонтальной проекции участка местности, называется планом.
_______При изображении на плоскости значительных территорий проекцирование их производят уже на сферическую поверхность, которую затем развертывают в плоскость. При этом получают определенные искажения контуров.
_______Уменьшенное изображение на плоскости значительных участков поверхности, полученное с учетом кривизны Земли, называются картой.
_______При составлении карт по определенным математическим законам строят сетку меридианов и параллелей, называемую картографической сеткой, внутри которой располагают изображаемые контуры. Наличие такой сетки служит признаком карты.
Составление простейшего плана местности по описанию
Остановимся на составлении плана местности по описанию. Если есть описание маршрута движения или небольшого участка местности, то мы, используя условные знаки, можем составить план.
Рассмотрим на примере движения геологов:

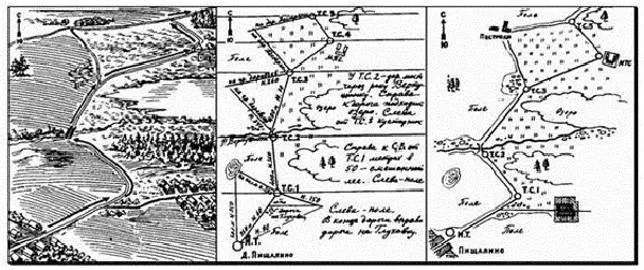

Поэтапно составим алгоритм действий для составления рисунка плана местности.
На бумаге необходимо провести стрелку, обозначающую стороны горизонта. Это необходимо для ориентирования по плану местности. Выберем оптимальный масштаб и обозначим на плане местности. В данном случае приемлем, будет масштаб в 1 см – 100 м. Так как геологи двигались в северном и северо-восточном направлении, начальную точку отметим ближе к югу. Началом пути считается родник, поэтому нанесем его условным обозначением на план местности. От родника они двигались в северо-восточном направлении 400 м, значит, отмеряем с помощью линейки 4 см. Путь они проходили по грунтовой дороге, обозначаем ее условным знаком на плане местности. Достигли они реки, которая протекала с востока на запад. Отмечаем на плане реку и направление ее течения. Через реку обозначаем мост. Путь они продолжили по дороге и через 600 м увидели озеро. Линейкой отмеряем 6 см на север и рисуем озеро
Обращаем внимание, что озеро имеет определенные размеры. По всей дороге слева от них рос смешанный лес, а справа – хвойный
С помощью условных знаков обозначаем на плане местности. От озера отмеряем 5 см на северо-восток и по обеим сторонам тропинки обозначаем луг. Затем они вошли в хвойный лес и увидели домик лесника.
В результате проделанной работы у нас должен получиться географический план местности с условными знаками, схожий с представленным ниже рисунком.
Чем же отличается карта от плана местности?
- Масштаб плана более крупный, а на карте более мелкий.
- На плане местности и географической карте объекты изображаются в масштабе, однако на карте это происходит не всегда. Например, города на карте обозначены кружочком, а на плане города есть отдельные улицы и дома.
- Направление на плане определяется по прямой стрелке, а на карте по линиям градусной сети.
Несмотря на все эти различия,они изображают земную поверхность в масштабе с помощью условных знаков.
Как использовать план местности в путешествии?
План местности является важным инструментом для путешественников, который помогает ориентироваться и планировать маршруты. Вот несколько способов использования плана местности во время путешествия:
Ориентирование
План местности помогает вам ориентироваться в новом месте. Вы можете использовать его для определения своего текущего местоположения и понимания, какие достопримечательности или интересные места находятся поблизости. Это особенно полезно, когда вы только прибыли в новый город или район и хотите быстро ориентироваться.
Планирование маршрутов
План местности помогает вам планировать маршруты и выбирать оптимальные пути для достижения интересующих вас мест. Вы можете использовать план, чтобы определить, какие улицы или дороги ведут к вашей цели, и выбрать наиболее удобный и быстрый маршрут. Это особенно полезно, когда вы хотите посетить несколько достопримечательностей в одном районе и хотите спланировать свой день максимально эффективно.
Поиск интересных мест
План местности помогает вам находить интересные места, которые вы можете посетить во время своего путешествия. Вы можете использовать план, чтобы найти музеи, парки, рестораны, магазины и другие объекты, которые вас интересуют. Это особенно полезно, когда вы хотите исследовать новый город или район и найти места, которые соответствуют вашим интересам и предпочтениям.
Безопасность
План местности может быть полезным средством безопасности во время путешествия. Вы можете использовать его для определения безопасных маршрутов и избегания опасных районов. Также план может помочь вам найти ближайшие медицинские учреждения, полицейские участки или посольства, если вам понадобится помощь или поддержка во время путешествия.
Использование плана местности во время путешествия поможет вам максимально эффективно использовать свое время, избегать затруднений и находить интересные места. Не забывайте брать с собой план местности или иметь его в электронном виде на своем устройстве, чтобы всегда быть готовым к новым приключениям!
Построение карт
Построение карт подчиняется определённым законам и правилам оформления. Линии, ограничивающие картографическое изображение, называют рамками карт. Внешние рамки могут иметь различную форму (окружности, прямоугольника и др.). Рамка, непосредственно ограничивающая изображение, называется внутренней. Как правило, между внутренней и внешней рамками размещаются показатели долготы и широты разных точек земного шара. На свободном от изображения месте на карте помещается ее легенда.
Легенда – это свод знаков с соответствующими пояснениями, которые используются на данной карте.
Иногда здесь же располагают диаграммы, профили, таблицы, дополняющие изображение на карте. Географические карты необыкновенно разнообразны. Их можно классифицировать по следующим признакам: территориальному охвату, содержанию, назначению, масштабу.
Внимательно изучи кластер «Географические карты».
Географические карты
- Подумай, что обозначает каждый вид классификации карт.
- В чём заключаются различия карт внутри классификации? Если у тебя возникают затруднения, обратись к тексту параграфа.
Ответы к странице 8 — 9. Градусная сеть
Ответы есть в атласе на страницах 10 и 11.
Задания
1. Обозначьте на контурной карте экватор красным цветом, а начальный (нулевой) меридиан — синим.
2. Нанесите на карту отрезки:
3. Используя масштаб карты и длину дуги одного градуса параллели (меридиана), определите их длину. Полученные результаты впишите в таблицу. Обсудите в классе причины расхождений в результатах.
4. Обозначьте крайние точки Африки. Определите расстояние между ними в градусах и километрах и подпишите их на карте.
Крайние точки Африки (обозначены красными крупными точками)
Измерим расстояния между крайними северной и южной точками на карте и в градусах:
Измерим расстояния между крайними западной и восточной точками на карте и в градусах:
Выше даны приблизительные координаты крайних точек Африки. Точные координаты следующие:
5. Подпишите на контурной карте названия трёх островов, которые пересекает меридиан 140° в. д.
140-й меридиан восточной долготы (обозначен на карте коричневой линией) пересекает острова:
Виды горизонталей
Различают следующие виды горизонталей на карте:
- основные или сплошные. Они наносятся сплошными линиями в соответствии с установленной высотой сечения;
- половинные горизонтали, или полугоризонтали, которые проводятся прерывистыми линиями через $½$ выбранной высоты сечения и служат для отображения важных подробностей.
- вспомагаетльные горизонтали, которые показывают еще более тонкие особенности рельефа и наносятся приблизительно через ¼ высоты сечения с прерывистыми линиями с короткими звеньями
- утолщенные горизонтали – это основные горизонтали, которые соответствуют пятикратной высоте сечения. Их в соответствти с названием вычерчивают утолщено и используют для более легкого чтения карт.
Необходимо подобрать научные статьи для учебной работы? Укажи тему и получи ответ через 15 минут получить помощь
Пример 1
Если внизу карты есть надпись «Сплошные горизонтали проведены через $100$ м», то это значит, что тонкие сплошные линии – сплошные горизонтали – проведены через каждые $100$ м, а утолщенные горизонтали – через каждые $500$ м.
В данный момент вы не можете посмотреть или раздать видеоурок ученикам
В повседневной жизни вы также часто сталкиваетесь с рисунком. Например, рисунок дома или квартиры, план эвакуации при пожаре в вашей школе, рисунок небольшого сада и так далее.
План местности отличается от других способов представления не только способностью вычислять расстояния между объектами, определять их особенности и стороны горизонта, но и способностью представлять сами эти объекты. Все объекты местности на топографическом плане представлены условными знаками.
3. Смотрите статистику просмотра видеоуроков учениками.
Конспект урока «Понятие о плане местности. Масштаб»

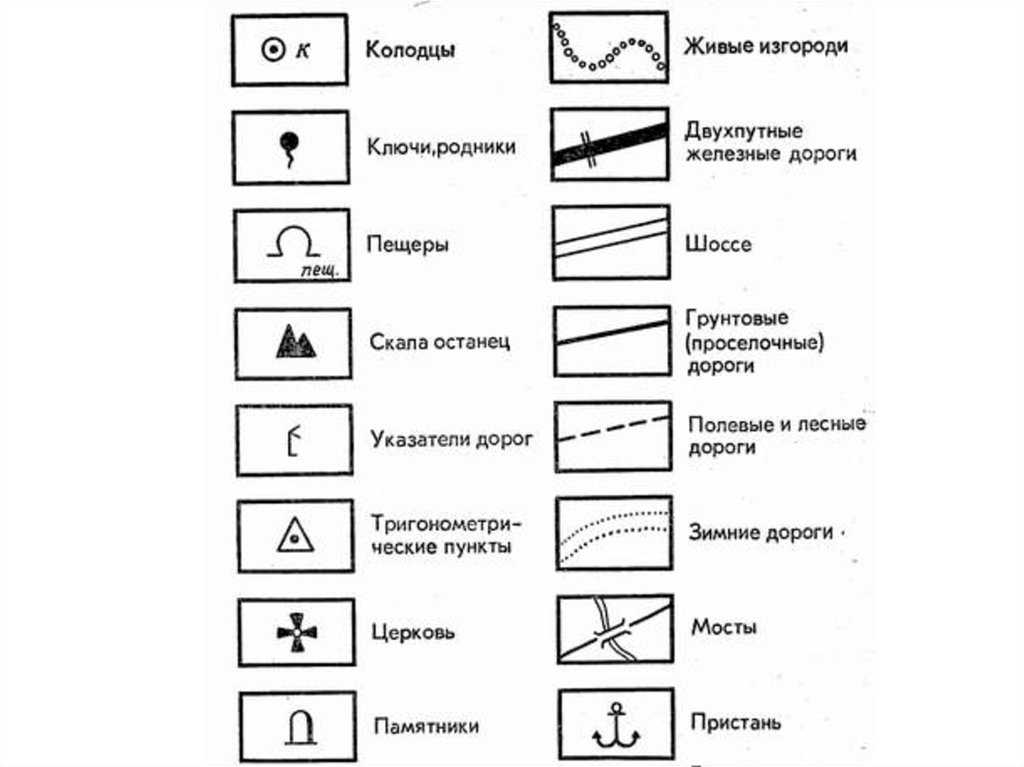

Символы можно сравнить с алфавитом. Алфавит состоит из букв, знание которых позволяет нам читать. Знание условных знаков позволяет читать любую карту. Вот несколько примеров условных обозначений.
Подобно буквам алфавита, существует множество символов. Поэтому их делят на несколько групп. Различают зональные знаки, немасштабные знаки и линейные знаки.
Знаки местности показывают объекты на земле, которые охватывают определенную территорию. Например, лес, фруктовый сад или поле.
Внемасштабные ориентиры — это ориентиры, которые показывают один объект, который не может быть изображен в масштабе на плане. Например, одинокое дерево, памятник или мельница.
Линейные символы представляют собой объекты на земле, которые имеют вид линий. Например, дорога, река или поляна. Для простоты тип символов аналогичен характеристикам, которые они представляют, и каждый символ имеет определенный цвет. Например, лес — зеленый, а водоемы и реки — синие.
Градусная сетка и ее элементы. Сетка — это система меридианов и параллелей на картах и сферах. Он используется для вычисления географических координат точек на поверхности Земли, долготы и широты, или для представления объектов на картах по их координатам.
Для создания градусной сетки необходима серия опорных точек. Сферическая форма Земли обуславливает необходимость существования двух фиксированных точек на поверхности Земли — полюсов. Воображаемая ось, вокруг которой вращается Земля, проходит через полюса.
Географические полюса — это математически рассчитанные точки пересечения воображаемой оси вращения Земли с ее поверхностью.
Экватор — воображаемая линия на поверхности Земли, возникающая в результате воображаемого деления эллипсоида на две равные части (северное и южное полушария). Все точки на экваторе равноудалены от полюсов. Экваториальная плоскость перпендикулярна оси вращения Земли и проходит через ее центр. Полушария мысленно разделены многими другими плоскостями, которые проходят параллельно экваториальной плоскости. Их линии пересечения с поверхностью эллипсоида называются параллельными прямыми. Все они, как и экваториальная плоскость, перпендикулярны оси вращения планеты. На карте и глобусе можно провести любое количество параллелей, но на школьных картах они обычно проводятся с интервалом 10-20°. Параллели всегда ориентированы с запада на восток. Длина окружности параллелей уменьшается от экватора к полюсам. Он самый длинный на экваторе и самый короткий на полюсах.
При пересечении земной сферы воображаемыми плоскостями, проходящими перпендикулярно экваториальной плоскости через земную ось, образуются большие круги — меридианы. Меридианы также можно провести через любую точку эллипсоида. Все они пересекаются в полярных точках (рис. 4). Меридианы ориентированы с севера на юг. Средняя длина дуги 1° меридиана: 40 008,5 км: 360° = 111 км. Длина всех меридианов одинакова. Направление местного меридиана в любой точке можно определить в полдень по тени любого предмета. В северном полушарии край тени всегда направлен на север, а в южном полушарии — на юг.
Таким образом, с помощью сетки можно точно определить географические координаты — величины, определяющие положение точки на поверхности Земли относительно экватора и первого меридиана. Например, географические координаты мыса Челяшина (самой северной точки Евразии) — 78° северной широты и 104° восточной долготы.
Масштаб — это отношение длины линии на чертеже, плане или карте к ее фактической длине. Масштаб показывает, насколько уменьшено расстояние на карте по сравнению с реальным расстоянием на местности. Например, если масштаб географической карты составляет 1 : 1 000 000, это означает, что 1 см на карте равен 1 000 000 см на местности или 10 км.
Маршрутная (контурная) съёмка
Проводится вдоль линии дороги, реки, кромки леса, по берегу озера и других более или менее прямоугольных участков. Путь делят на точки, между которыми измеряют расстояния, а из каждой точки производят определение азимутов и расчет расстояний до опорных объектов. При этом съёмка производится смешанным способом. Порядок:
- в каждой точке ориентируют планшет на север;
- путём полярной съёмки или способом перпендикуляров наносят основные объекты на план, затем проводят линию к следующей точке;
- измеряют расстояние между точками и откладывают его в масштабе на план;
- проводят съёмку из второй точки.
Это интересно: Кто такие сапрофаги? Какие организмы к ним относятся?
Инженерно топографические работы
Проведение топографических работ – это самый важный этап в подготовке топопланов. Прежде чем приступать к полевым работам, геодезисты изучают имеющиеся материалы. К ним относятся:
- Ранее созданные картографические материалы (карты, схемы, топопланы и т.п.).
- Выписки из ЕГРН.
Эти данные помогают подготовить предварительный план, определить те работы, которые необходимо провести на полевом этапе.
После подготовки начинаются работы на местности. Геодезисты выполняют топосъемку объекта, вычисляют высоты, расстояния, координаты поворотных точек. Полученные данные будут затем использованы для расчетов.
Дальше следует этап камеральной обработки результатов. Специалисты анализируют полученные данные, делают расчеты. Все расчеты делают с использованием программного обеспечения и специальных методик. После обработки данных вычерчивается топоплан.
Обозначение железной дороги на плане местности
Крупные магистрали, средние и мелкие. Также развилки, станции и направление движения. Опционально указание интервалов времени передвижения поезда (рисунок 9).

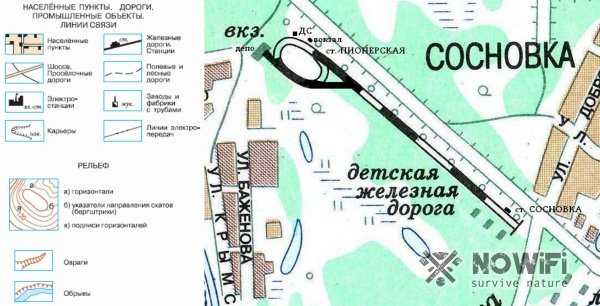

Рисунок 9. Условные знаки для обозначения железных дорог
Обозначение железной дороги на плане местности:
- Толстая полоса с пересекающими её перпендикулярными линиями для локальных чертежей малых масштабов.
- Тонкая полоса с двумя краями с пересекающими её перпендикулярно отрезками для средних масштабов.
- Количество полосок указывает количество колей и направлений движения. К примеру, сплошная черная линия с двумя перпендикулярными ей полосами – это двухколейный путь.
Измерение расстояний

Рис. 1.
|
Расстояния обычно измеряют лентой,
размеченной на метры и сантиметры. Это может быть
знакомый всем портновский сантиметр, но он
короток, всего полтора метра. Чаще пользуются
рулеткой, ее лента может достигать 20—30 метров.
Когда ведут точные измерения, применяют стальную
ленту длиной 20 м, ее длина проверяется очень
тщательно. Сейчас применяют и другие, гораздо
более точные и гораздо более сложные,
инструменты, однако прямое измерение лентой еще
производят часто.
Но порой бывает достаточно приблизительных
измерений, тогда оценивают расстояния на глаз
или считая шаги.
Можно считать шаги по одному, произнося (вслух
или про себя) при каждом шаге: раз, два, три,
четыре… Но на шестом-седьмом десятке шагов,
когда нужно будет произносить (хотя бы и про себя)
длинные числа — пятьдесят семь, пятьдесят
восемь, пятьдесят девять, шестьдесят, шестьдесят
один… — счет начнет от шагов отставать, придется
замедлять ход. Большинство считает шаги парами:
начав движение с левой ноги, считают только шаги
правой: и — раз — и — два — и — три — и — четыре…
Специалисты говорят, что при счете на одну и ту же
ногу невольно наступаешь на нее сильнее, и она
быстрее устает, а потому предпочитают считать
тройками: и — и — раз — и — и — два — и — и — три
— и — и — четыре… (рис. 1). Такой способ без
привычки кажется неудобным, но когда научишься,
начинаешь считать тройками без всякого труда;
преимущество в том, что при движении с левой ноги
нечетные шаги всегда приходятся на левую ногу,
четные — на правую, это служит контролем.
Не нужно измерять длину одного шага, пары или
тройки шагов. Отмерьте на местности 100 метров и
пройдите их своим обычным ходом, без напряжения
(чтобы шаги не получились слишком длинными),
считая пары или тройки шагов. Если, например, в 100
метрах уложилось 50 троек, то 5 троек составят 10
метров; если в 100 метрах — 70 пар шагов, то в 10
метрах будет 7 пар. Но такие круглые числа бывают
редко. Чтобы не считать каждый раз, составьте
таблицу, округляя расстояние до метра; точнее не
нужно, все равно шагами доли метра вы не уловите.
Вот такой будет таблица, если в 100 м насчитали 44
тройки.
| Число троек | Метры | Число троек | Метры |
|---|---|---|---|
| 1 | 2 | 8 | 18 |
| 2 | 5 | 9 | 20 |
| 3 | 7 | 10 | 23 |
| 4 | 9 | 20 | 46 |
| 5 | 11 | 30 | 68 |
| 6 | 14 | 40 | 91 |
| 7 | 16 | 44 | 100 |
Нетрудно посчитать, что, если пройдено
36 троек шагов (то есть 30 + 6), это будет 68 м
+ 14 м = 82 м. Сколько метров составят
17 троек? Сколько метров составят 42 тройки?
После 100 метров начинайте счет снова, только не
сбейтесь, сколько сотен метров пройдено. И
помните, что для другого эта таблица годится
только тогда, когда он насчитал в 100 метрах
столько же троек.
Магнитная стрелка показывает не точно на север.
Например, в Москве и Подмосковье стрелка
отклоняется на 5—7° к востоку. Но мы это
отклонение учитывать не будем.
Составление простейшего плана местности по описанию
Давайте создадим алгоритм для пошагового рисования плана местности.
В результате выполнения этого задания у нас должен получиться географический план местности с условными обозначениями, похожими на следующий рисунок.
В чем разница между картой и планом участка?
На бумаге необходимо провести стрелку, обозначающую стороны горизонта. Это необходимо для ориентирования по плану местности.
Выберем оптимальный масштаб и обозначим на плане местности. В данном случае приемлем, будет масштаб в 1 см – 100 м.
Так как геологи двигались в северном и северо-восточном направлении, начальную точку отметим ближе к югу. Началом пути считается родник, поэтому нанесем его условным обозначением на план местности.
От родника они двигались в северо-восточном направлении 400 м, значит, отмеряем с помощью линейки 4 см. Путь они проходили по грунтовой дороге, обозначаем ее условным знаком на плане местности.
Достигли они реки, которая протекала с востока на запад. Отмечаем на плане реку и направление ее течения. Через реку обозначаем мост.
Путь они продолжили по дороге и через 600 м увидели озеро. Линейкой отмеряем 6 см на север и рисуем озеро
Обращаем внимание, что озеро имеет определенные размеры.
По всей дороге слева от них рос смешанный лес, а справа – хвойный. С помощью условных знаков обозначаем на плане местности.
От озера отмеряем 5 см на северо-восток и по обеим сторонам тропинки обозначаем луг.
Затем они вошли в хвойный лес и увидели домик лесника.
Несмотря на эти различия, они представляют поверхность Земли в масштабе с помощью символов.
Глобус и все географические карты имеют сетку тонких линий, называемую сеткой градусов. Какое значение имеет решетка?
- Масштаб плана более крупный, а на карте более мелкий.
- На плане местности и географической карте объекты изображаются в масштабе, однако на карте это происходит не всегда. Например, города на карте обозначены кружочком, а на плане города есть отдельные улицы и дома.
- Направление на плане определяется по прямой стрелке, а на карте по линиям градусной сети.
Сетка на Земле состоит из условных линий, которые пересекаются друг с другом. Эти линии необходимы для поиска объектов.
Что такое план местности и условные знаки
Чертеж небольшого участка, выполненный в масштабе, получил название плана. Для того, чтобы разобраться, как составить план местности, нужно познакомиться с понятием «масштаб».
Масштаб – величина, показывающая, во сколько раз уменьшено действительное расстояние. Масштабом пользуются при изображении земной поверхности.
Наличие масштаба считается главным отличием от обычного рисунка. Также участок показан как бы сверху и с помощью условных обозначений. Ниже перечислены условные знаки для изображения объектов. Цветная картинка представляет вид местности, а черно-белая – это условное обозначение.
Условные знаки Источник
Зная обозначения легко понять, что находится на данном месте: шоссе или полевая дорога, овраг или река, лиственный или смешанный лес. На плане обязательно указываются стороны горизонта в виде стрелки: С – северное, Ю – южное. Это позволяет ориентироваться, находить взаимное расположение предметов по сторонам горизонта.
Часто в жизни бывает необходимо прочитать план местности или составить его описание. Потренироваться в чтении плана можно используя рисунок ниже
Обратите внимание на стороны горизонта и условные обозначения
По данному описанию можно не только совершать воображаемый поход, но и можно самостоятельно осуществить составление плана местности.
Как составить простейший план какого-либо участка местности, если нет его описания? В таких случаях пользуются несколькими способами. Сходство их в том, что вы должны обязательно находиться на том участке, где будете составлять план. Познакомимся с основными съемками местности.
- Глазомерная съемка может быть освоена любым человеком, так как установление расстояния между предметами производится на глаз. Для этого понадобятся инструменты: планшет, лист бумаги, компас, карандаш, ластик. На бумаге указываем стороны горизонта, предварительно определенные по компасу, и определяем масштаб. Объекты, находящиеся в пределах нашей видимости, вычерчиваем на план условными знаками.
- Составление плана местности методом маршрутной съемки наиболее простое. Необходимо выбрать маршрут, по которому будем двигаться. Для того, чтобы составить план местности методом маршрутной съемки мы проходим по маршруту и отмечаем объекты, встреченные по пути. Отмечаем их условными обозначениями на листе, обязательно указываем стороны горизонта.
- Полярная съемка считается еще одним способом составления плана местности. Для этого выбирается точка на местности, из которой хорошо видны все объекты. Из данной точки или полюса, производят составление плана. Отмечают стороны горизонта на бумаге, определяют масштаб. Затем кладут линейку и вычерчивают направления на объекты, которые потом измеряют шагами. Измеренные расстояния отмечаются на бумаге.
Разнообразие географических карт
На географических картах, как и на планах, изображена земная поверхность на плоскости с помощью условных знаков. Однако карты имеют важные отличия от планов. Эти отличия обусловлены несколькими причинами.
Во-первых, на картах изображают разные по размерам территории — от небольших участков до всего земного шара (карты полушарий, мира). Поэтому у карт очень разный масштаб.
Во-вторых, на картах не показывают все детали местности, а только те объекты и явления, которые важны для конкретной темы карты. Например, геологам нужны карты полезных ископаемых, биологам — растительности и животного мира, метеорологам — карты погоды.
В-третьих, для создания карт приходится применять разные способы изображения объектов, свойств объектов, процессов и явлений.
Срок действия
Для топографических планов установлен срок давности, по истечении которого они считаются недействительными. Для планов масштабом от 1:10 000 до 1:200 период использования составляет 2 года.
По истечении этого времени необходимо заново проводить топосъемку. Так же новый топографический план составляется, если произошли значительные изменения контуров местности (более 35%).
После 2-х лет со дня составления плана, если местность не изменилась или почти не изменилась необязательно заказывать новую съемку. Достаточно заказать у геодезической компании акт освидетельствования, подтверждающий точность действующего плана.
Что такое план местности и условные знаки
Масштаб считается главным отличием от обычного рисунка. Диаграмма также представлена как сверху и с использованием условных обозначений. Соглашения для представления объектов перечислены ниже. Цветное изображение представляет собой вид местности, а черно-белое — условные обозначения.
Символы Источник
Символы позволяют легко понять, является ли местность дорогой или тропой, оврагом или рекой, лиственным или смешанным лесом. На чертеже стороны горизонта всегда показаны в виде стрелок: N — север и N — юг. Так вы сможете сориентироваться и определить относительное положение объектов по сторонам горизонта.
Часто в жизни приходится читать план или составлять описание местности. Вы можете попрактиковаться в чтении рисунка, посмотрев на следующую иллюстрацию
Обратите внимание на стороны горизонта и символы
Вы можете не только использовать это описание для создания фантастической прогулки, но и самостоятельно нарисовать карту местности.
Как можно составить простой план местности, если нет ее описания? В таких случаях используются различные методы. Они похожи тем, что вам необходимо присутствовать в месте, где вы рисуете план. Давайте ознакомимся с основными видами обследования на месте.
Давайте придерживаться рисования плана участка с описанием. Если есть описание маршрута или небольшого участка, мы можем использовать условные знаки для составления плана.
Возьмем пример движения геологов:
- Глазомерная съемка может быть освоена любым человеком, так как установление расстояния между предметами производится на глаз. Для этого понадобятся инструменты: планшет, лист бумаги, компас, карандаш, ластик. На бумаге указываем стороны горизонта, предварительно определенные по компасу, и определяем масштаб. Объекты, находящиеся в пределах нашей видимости, вычерчиваем на план условными знаками.
- Составление плана местности методом маршрутной съемки наиболее простое. Необходимо выбрать маршрут, по которому будем двигаться. Для того, чтобы составить план местности методом маршрутной съемки мы проходим по маршруту и отмечаем объекты, встреченные по пути. Отмечаем их условными обозначениями на листе, обязательно указываем стороны горизонта.
- Полярная съемка считается еще одним способом составления плана местности. Для этого выбирается точка на местности, из которой хорошо видны все объекты. Из данной точки или полюса, производят составление плана. Отмечают стороны горизонта на бумаге, определяют масштаб. Затем кладут линейку и вычерчивают направления на объекты, которые потом измеряют шагами. Измеренные расстояния отмечаются на бумаге.
Заключение
План местности является важным инструментом для путешественников и туристов. Он помогает ориентироваться в незнакомом месте, планировать маршруты и избегать потери времени и ресурсов. Составление плана местности требует некоторых навыков и внимательности, но современные технологии делают этот процесс более доступным и удобным. Использование плана местности в путешествии позволяет более эффективно использовать время, избегать заблуждений и наслаждаться полноценным опытом путешествия. Не забывайте включать план местности в свою подготовку к поездке, чтобы сделать свое путешествие более комфортным и безопасным.
